Дюбель распорный ПАРТНЕР PR

Применяется для крепления предметов домашнего интерьера, коммуникаций, легких и средних конструкций
к полнотелым и пустотелым основаниям (удлиненные версии дюбеля 8х65 и 10х80)

Видео установки распорных нейлоновых дюбелей

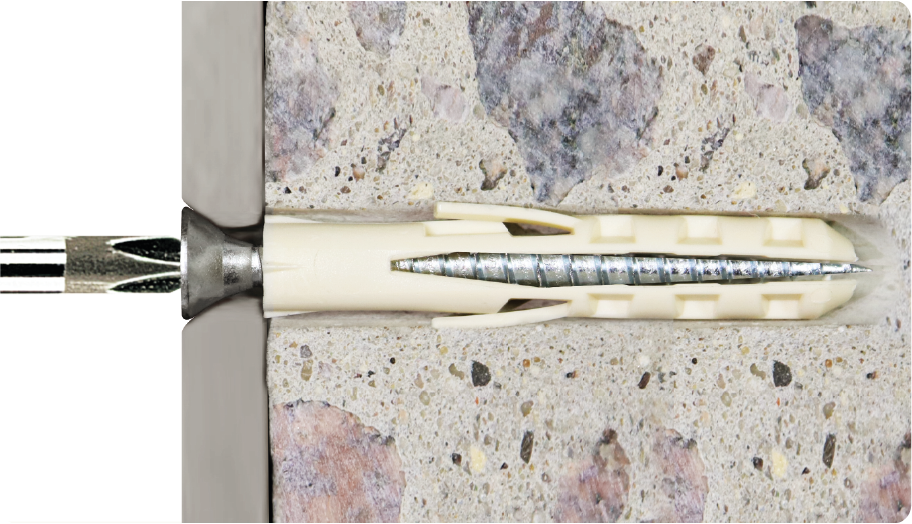

В качестве распорного элемента рекомендуется
применение универсальных саморезов или сантехнических шурупов

Длина подходящего шурупа определяется как:
длина дюбеля L + толщина прикрепляемой детали t_fix + 5 мм

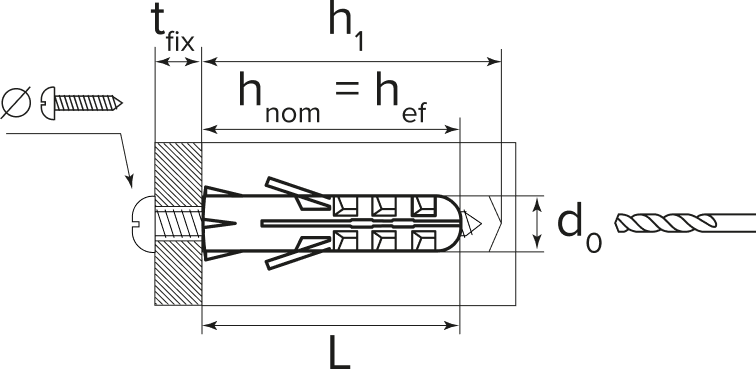

Параметры установки и допустимые нагрузки на вырыв:

Типоразмер	PR 5х25	PR 6х30	PR 8х40	PR 8х65	PR 10х50	PR 10х80	PR 12х60

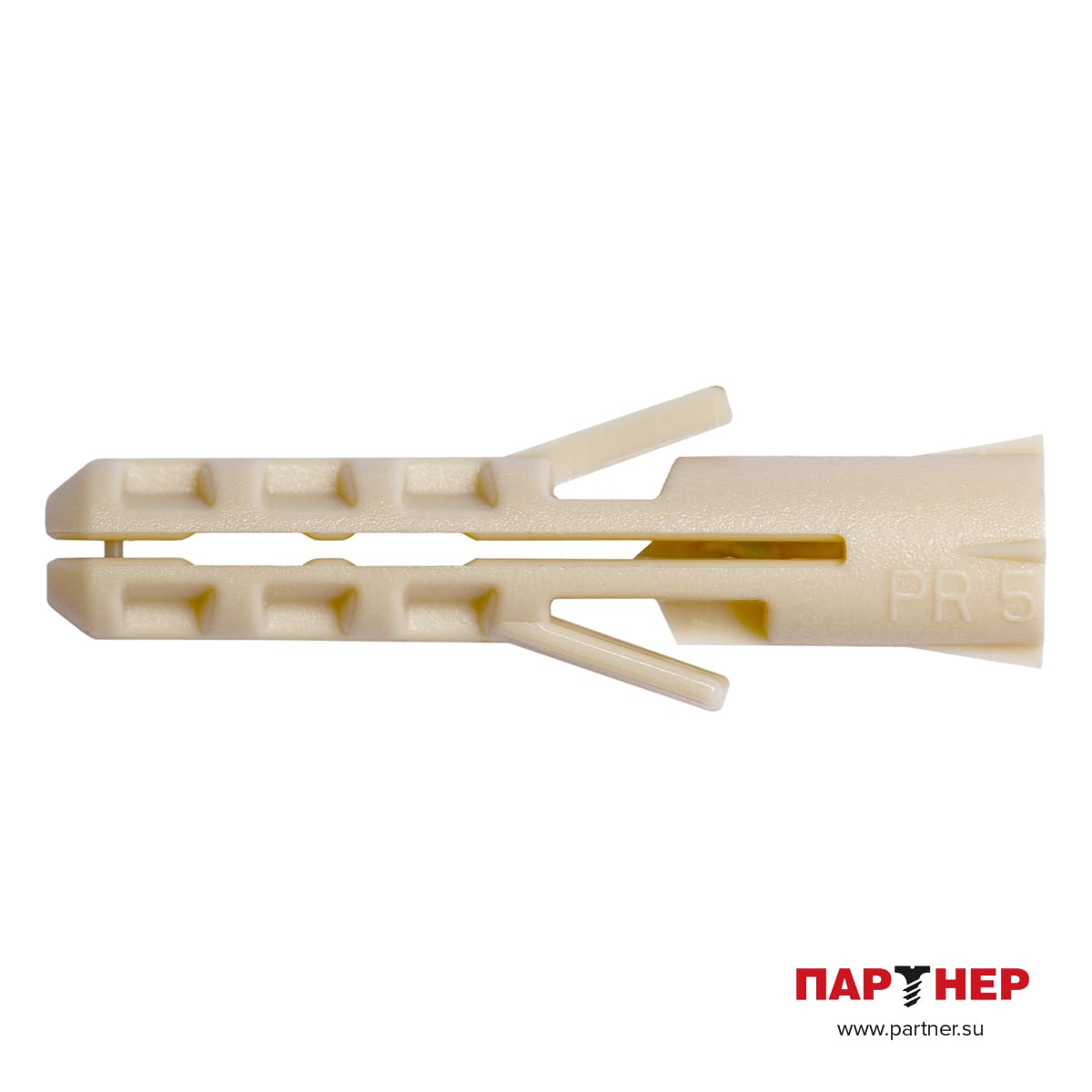

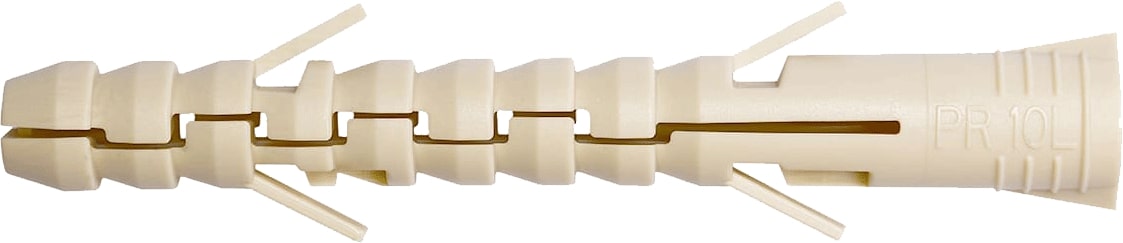

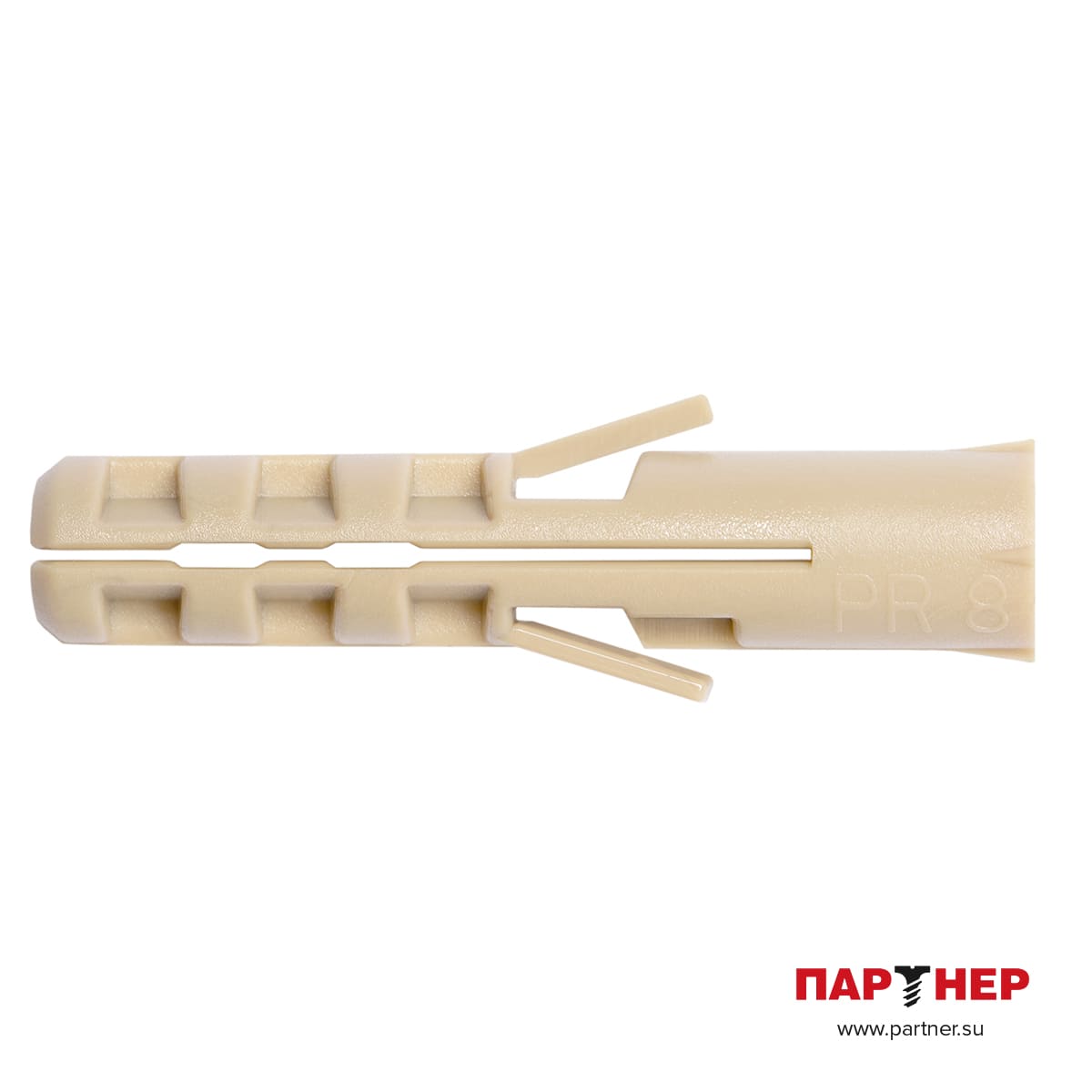

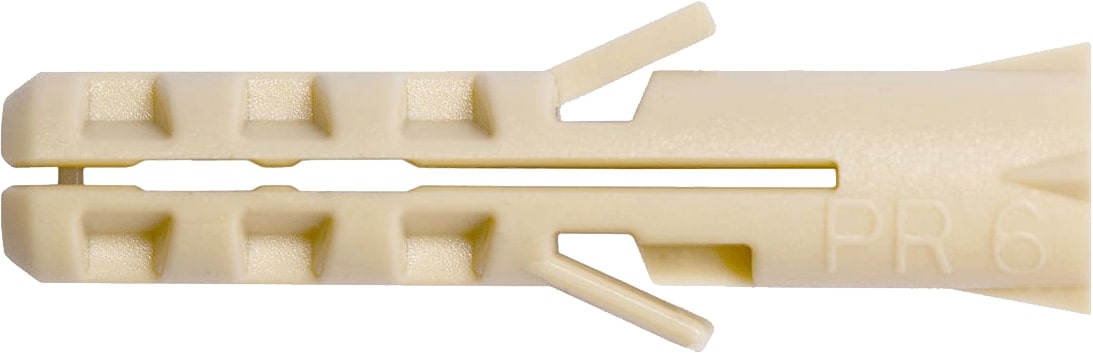

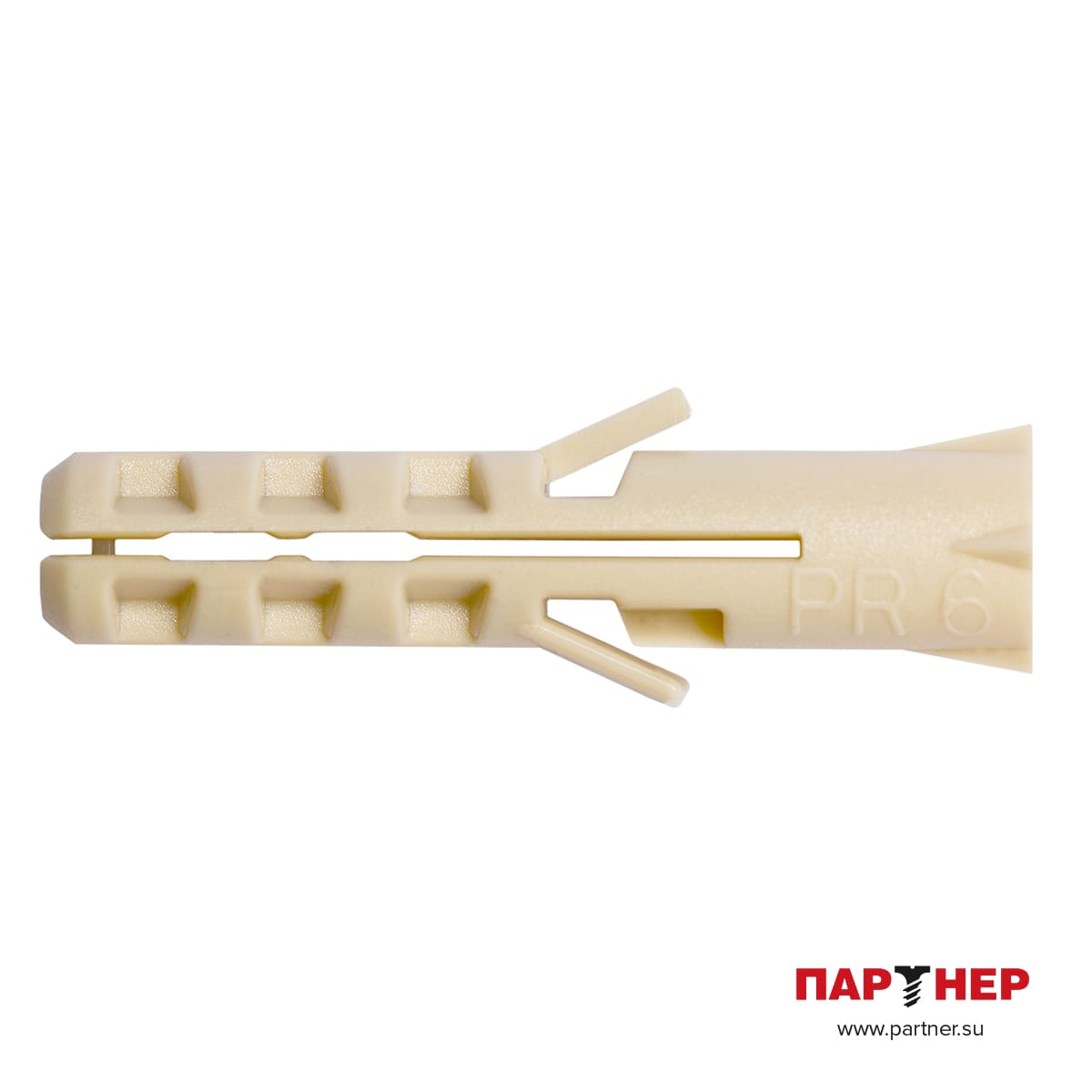

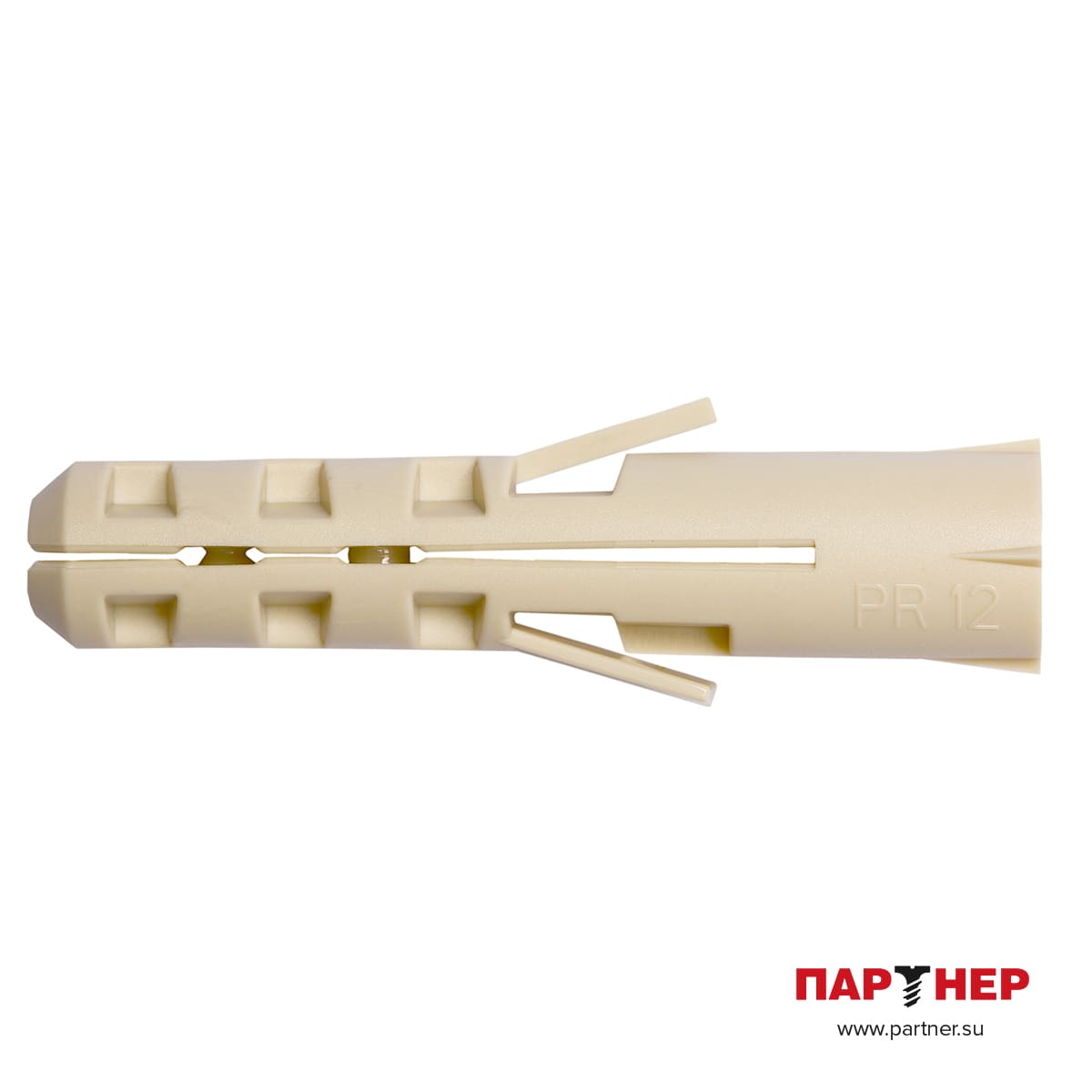

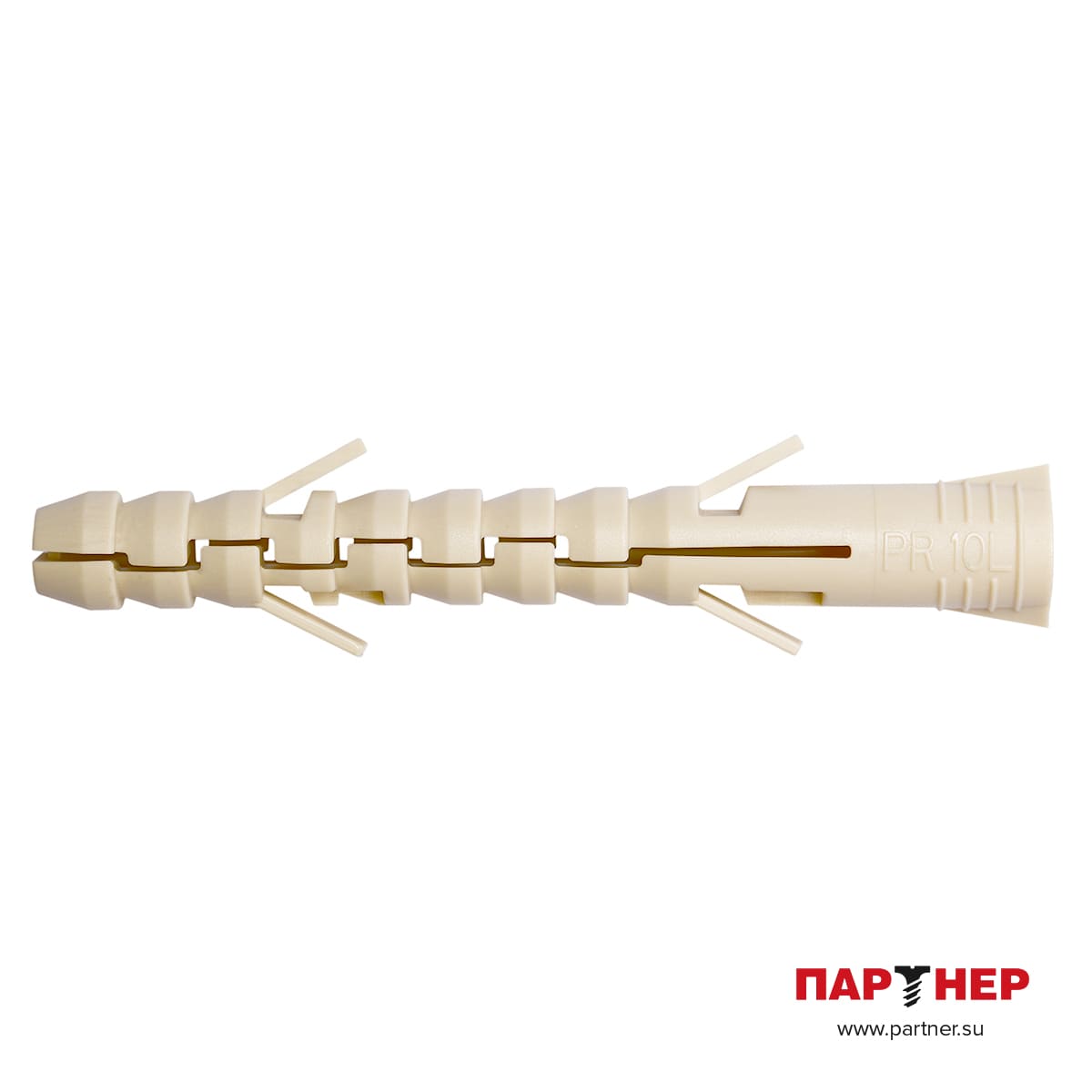

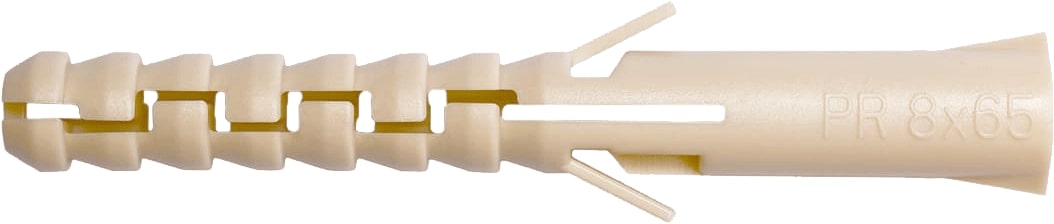

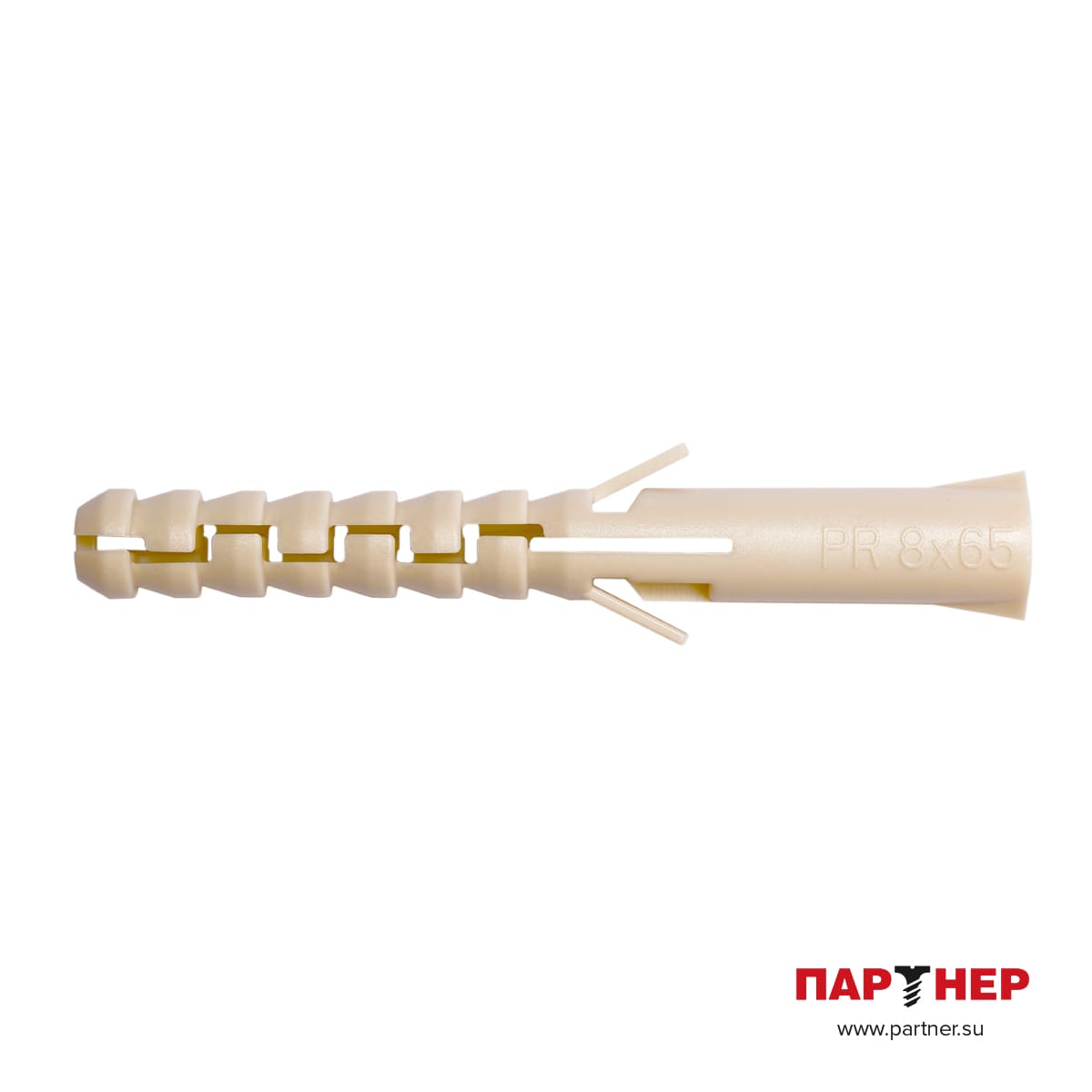

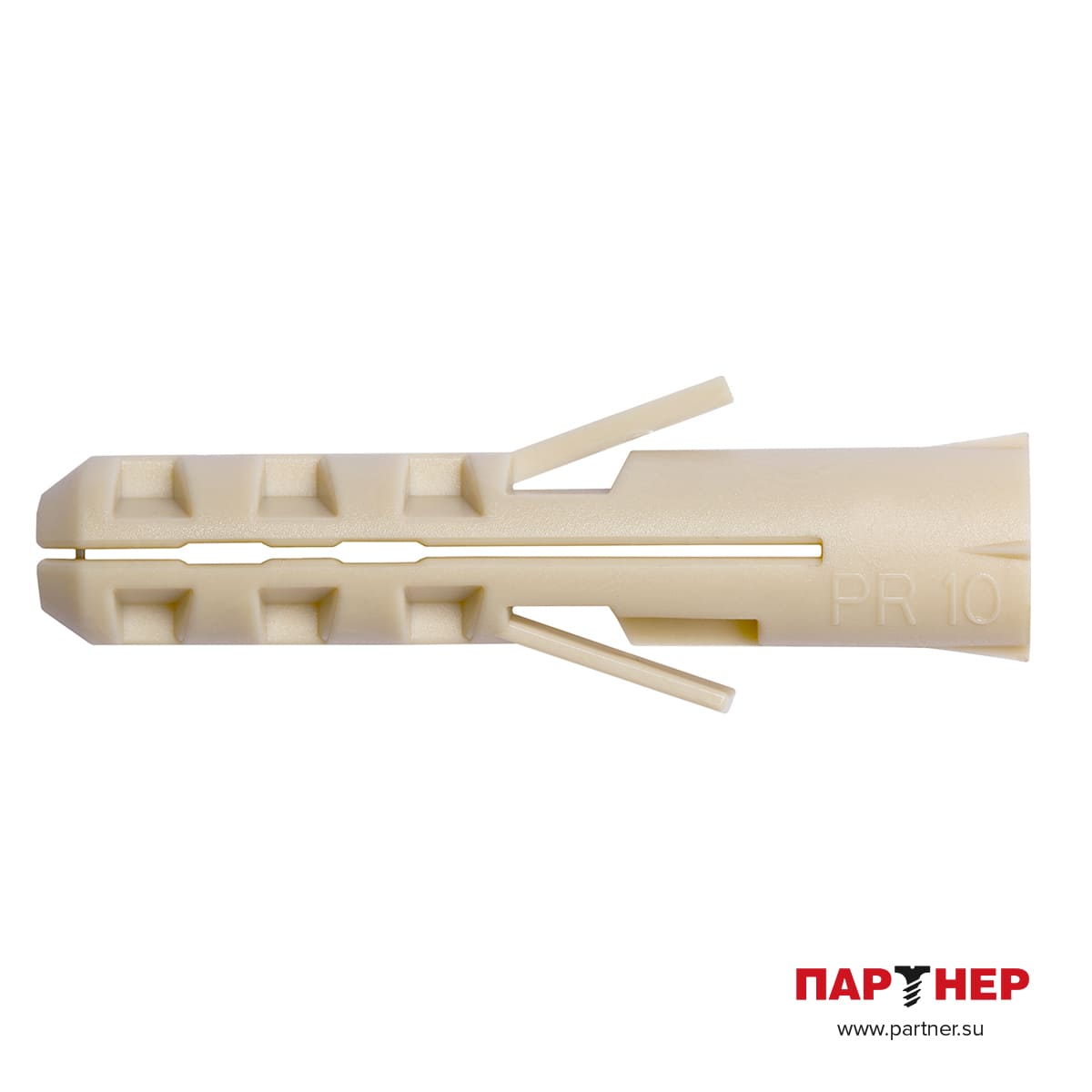

Изображение дюбеля
Диаметр сверления d0, мм	5	6	8	8	10	10	12
Общая длина L, мм	25	30	40	65	50	80	60
Мин. глубина анкеровки hnom, мм	25	30	40	65	50	80	65
Мин. глубина сверления h1, мм	30	35	45	70	55	85	70
Диаметр подходящего шурупа, мм	2,5-4,0	3,5-5,0	4,5-6,0	4,5-6,0	6,0-8,0	6,0-8,0	8,0-10,0
Допустимые нагрузки на вырыв, кН, бетон В20 / кирпич 1 кН ~ 100 кг	0,3 / 0,2	0,45 / 0,35	0,8 / 0,7	0,8 / 0,7	2,0 / 1,5	2,0 / 1,5	2,5 / 1,8
Нагрузки даны с учетом коэффициента безопасности

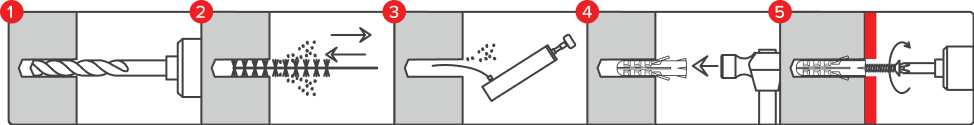

Этапы монтажа:
